-
聯(lián)系我們
青島恒達化工新材料有限公司
-
市場銷售部
生產工廠
蓋州恒達化工有限公司
山東恒達硅材料科技有限公司
蓋州恒達化工有限公司
山東恒達硅材料科技有限公司
在硅烷偶聯(lián)劑中能夠與無機材料結合的烷氧基需先與水反應生成硅醇，再與無機材料表面的羥基結合，才能對無機物產生吸附作用或結合，故硅烷偶聯(lián)劑使用時，通常需先配置其水溶液。
配制方法：
硅氧烷偶聯(lián)劑的濃度 常規(guī)的標準為0.1～2.0%。常使用水或水與乙醇的混合液等進行稀釋（具體根據(jù)實際情況而定）
PH值的調整 請用醋酸等將難以在水中溶解的硅烷偶聯(lián)劑的PH值調整到弱酸性。通過0.1～2.0%的醋酸水溶液的調制，以便起到促進硅烷偶聯(lián)劑的加水分解，以及使其在生成的硅烷醇水溶液中穩(wěn)定化的作用。
※特殊性硅烷無需對其PH進行調節(jié),如氨基硅烷
滴入方法 請在攪拌水溶液的同時，將硅烷偶聯(lián)劑徐徐滴入。攪拌速度以不讓液體濺出為準。液體滴入不宜太急，否則容易出現(xiàn)彌散不均或生成凝膠狀物質。滴入工作結束后，繼續(xù)攪拌30～60分鐘，待水溶液達到透明程度時，水解操作結束。
水溶液的過濾 如果明顯有不溶物或漂浮物，最好進行過濾。連續(xù)使用硅烷水溶液時，建議用孔徑0.5μ以下的濾篩進行循環(huán)過濾。
※硅烷偶聯(lián)劑雖然能夠溶于幾乎所有的有機溶劑，但如果用在甲氧基型或乙醇、乙氧基型的溶劑中可能會發(fā)生交換反應，敬請注意。

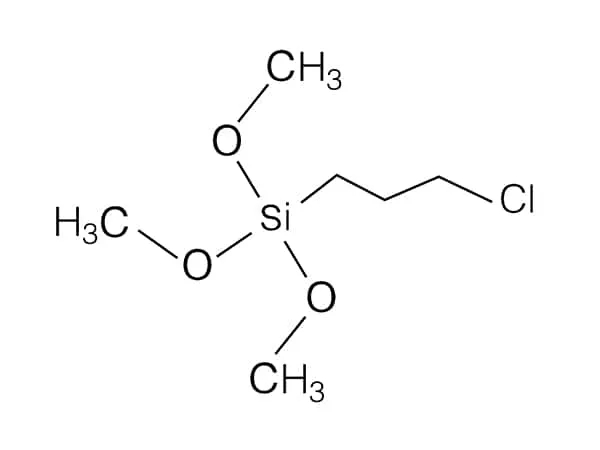

硅烷偶聯(lián)劑是一類同時含有有機官能團和可水解無機官能團的分子，典型的分子結構如下圖所示。其有機官能團Y參與有機反應，可與樹脂、橡膠等有機材料結合，可水解的無機基團OR可與無機材料（補強材料及填料等）結合。在無機材料和有機材料之間形成化學結合，通過化學鍵組成的“分子橋”結合做成復合材料，這樣就使復合材料的機械性能、電氣性能以及化學性能更加優(yōu)異
版權所有 ? 2025 青島恒達化工新材料有限公司 魯ICP備2025184879號-1
